Itu pasar plastik cetakan injeksi adalah salah satu segmen manufaktur terbesar dalam perekonomian global. Dinilai sekitar $385 miliar USD pada tahun 2023 , diperkirakan akan mencapai $510–530 miliar pada tahun 2030 dengan tingkat pertumbuhan tahunan gabungan sekitar 4,5–5,0%. Cetakan injeksi menyumbang sekitar 32% dari seluruh pemrosesan plastik secara global berdasarkan volume – lebih banyak dibandingkan metode pembentukan tunggal lainnya – dan menyentuh hampir setiap kategori produk mulai dari komponen otomotif dan perangkat medis hingga elektronik konsumen, pengemasan, dan perangkat keras konstruksi.
Itu geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
Itu five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

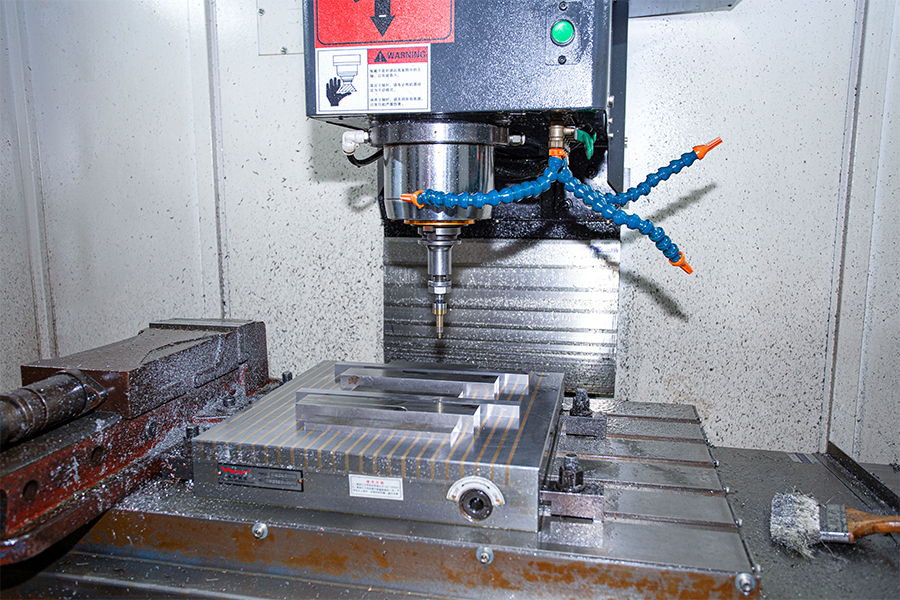

Biaya perkakas adalah investasi awal yang paling signifikan dalam proyek pencetakan injeksi dan merupakan angka yang paling sering menentukan apakah suatu desain layak secara komersial pada volume produksi tertentu. Berapa harga cetakan injeksi plastik tergantung pada ukuran bagian, kompleksitas geometri, jumlah rongga, kualitas baja, dan apakah baja tersebut diproduksi di dalam negeri atau di luar negeri.
Sebagai kerangka acuan kerja:
Itu largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
Poin penting yang sering terlewatkan dalam diskusi biaya: the biaya perolehan diamortisasi per bagian — total biaya perkakas dibagi volume produksi — jauh lebih relevan dibandingkan jumlah perkakas absolut. Alat seharga $50.000 yang memproduksi 500.000 suku cadang menambah biaya sebesar $0,10/bagian; memproduksi 10.000 bagian menambah $5,00/bagian. Pada volume rendah, biaya perkakas per komponen seringkali melebihi gabungan biaya material dan pencetakan, itulah sebabnya alternatif jangka pendek (perkakas lunak, perkakas cetak 3D, prototipe mesin) secara ekonomis rasional jika berada di bawah ambang batas volume tertentu.
Permukaan akhir cetakan injeksi ditentukan menggunakan sistem penilaian standar — yang paling umum adalah standar penyelesaian SPI (Masyarakat Industri Plastik) di Amerika Utara dan standar VDI 3400 di Eropa dan Asia. Kedua sistem ini menangani rentang kualitas permukaan yang sama namun menggunakan skala yang berbeda dan tidak dapat dipertukarkan secara langsung tanpa referensi konversi.
Itu SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
Di luar permukaan baja, permukaan bagian yang dapat dicapai dipengaruhi oleh pilihan material, suhu leleh, kecepatan injeksi, dan suhu cetakan. Hasil akhir yang sangat mengkilap memerlukan suhu cetakan yang lebih tinggi (yang meningkatkan replikasi permukaan baja yang dipoles), kecepatan pengisian yang lebih lambat (yang mengurangi kabut akibat geser), dan material dengan viskositas leleh yang rendah dan aliran yang baik. Campuran ABS dan PC/ABS mereplikasi permukaan mengkilap dengan baik; Nilai yang diisi kaca menghasilkan permukaan yang tidak akan menghilangkan cat sebanyak apa pun pada baja, karena serat kaca sedikit menonjol saat resin menyusut di sekitarnya selama pendinginan.
Tekstur — baik dengan etsa asam (Teknologi Cetakan dan sistem setara) atau EDM (pemesinan pelepasan listrik) — harus ditentukan dengan sudut aliran udara yang memadai agar bagian dapat dikeluarkan tanpa tanda tarikan. Aturan standarnya adalah 1° draft tambahan per kedalaman tekstur 0,025 mm — tekstur butiran kulit dalam yang memerlukan aliran udara 3° atau lebih pada permukaan dengan tekstur berat untuk mencegah permukaan robek selama ejeksi.
Bekas luka bakar pada cetakan injeksi muncul sebagai perubahan warna coklat tua, hitam, atau hangus pada permukaan bagian, biasanya pada titik terakhir pengisian rongga atau di lokasi di mana udara yang terperangkap tidak dapat keluar. Ini adalah salah satu cacat cetakan injeksi yang paling umum dan salah satu yang paling instruktif, karena lokasinya mengungkapkan informasi spesifik tentang pola aliran dan kondisi ventilasi alat.
Itu most common mechanism behind burn marks is the efek diesel : saat bagian depan lelehan bergerak melalui rongga dan memampatkan udara di depannya, udara memanas secara adiabatik — mekanisme yang sama seperti penyalaan kompresi mesin diesel. Jika udara bertekanan tidak dapat keluar melalui ventilasi sebelum bagian depan lelehan mencapainya, suhu udara akan naik hingga 300–400°C atau lebih tinggi, cukup untuk mendegradasi dan menghanguskan sebagian besar termoplastik rekayasa. Bekas luka bakar terbentuk tepat di lokasi dimana kantong udara terperangkap.
Cetakan injeksi jangka pendek — juga disebut cetakan injeksi volume rendah atau jembatan — mengacu pada proses produksi yang biasanya berkisar antara beberapa ratus hingga 10.000–25.000 komponen, menggunakan perkakas yang dirancang khusus untuk meminimalkan biaya di muka daripada memaksimalkan laju siklus dan umur panjang. Ini menempati ruang produksi antara pencetakan 3D (ekonomis di bawah ~100 bagian untuk geometri kompleks) dan cetakan injeksi produksi penuh (ekonomis di atas 25.000–50.000 bagian untuk sebagian besar aplikasi).
Itu enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
Pencetakan jangka pendek adalah pilihan yang tepat untuk: validasi pasar sebelum melakukan peralatan produksi penuh; menjembatani produksi ketika peralatan produksi jangka panjang sedang diproduksi; suku cadang pengganti untuk produk lama yang jumlah permintaannya tidak sebanding dengan investasi perkakas keras; dan jumlah uji coba klinis atau regulasi dalam pengembangan perangkat medis yang kemungkinan besar akan mengalami perubahan desain sebelum persetujuan akhir.
Itu key process discipline in short-run molding is desain untuk perkakas aluminium : menghindari sudut dalam yang sangat tajam (konsentrasi tegangan pada aluminium lebih penting dibandingkan pada baja yang diperkeras), meminimalkan aksi samping jika memungkinkan (setiap aksi merupakan permukaan aus), dan merancang sudut tarikan yang memadai sejak awal daripada mencoba melakukan retrofit. Suku cadang yang dirancang dengan mempertimbangkan perkakas jangka pendek sering kali dapat dialihkan ke perkakas produksi dengan perubahan desain minimal; suku cadang yang dirancang dengan asumsi perkakas keras sejak awal terkadang tidak dapat direproduksi secara ekonomis dalam aluminium sama sekali.
Pencetakan sisipan dan pencetakan berlebih adalah proses yang menggabungkan dua bahan atau lebih menjadi satu komponen cetakan, namun keduanya berbeda secara mendasar dalam hal apa yang dirangkum oleh bahan sekunder dan bagaimana proses tersebut diurutkan. Pemahaman perbedaan antara cetakan sisipan vs cetakan berlebih sangat penting untuk memilih proses yang tepat dalam desain komponen multi-material.
In masukkan cetakan , komponen yang telah dibentuk sebelumnya — paling umum berupa sisipan logam seperti mur kuningan berulir, pin baja, kontak listrik, atau braket logam yang dicap — ditempatkan ke dalam rongga cetakan sebelum injeksi. Plastik cair kemudian disuntikkan di sekeliling sisipan, membungkusnya saat plastik mengeras. Hasilnya adalah sebuah komponen tunggal dengan sisipan logam ditempatkan secara permanen dan tepat di dalam bagian plastik, dengan plastik mengalir ke bagian bawah atau melalui lubang pada sisipan untuk menciptakan interlock mekanis yang menahan tarikan keluar dan beban torsi.
Cetakan sisipan digunakan di mana pun bagian plastik memerlukan sifat mekanik logam pada antarmuka tertentu — sambungan berulir yang harus tahan terhadap perakitan dan pembongkaran berulang kali, terminal listrik yang memerlukan konduktivitas, permukaan bantalan yang memerlukan kekerasan yang tidak dapat diberikan oleh plastik. Proses ini menghilangkan pemasangan sisipan logam sekunder atau penyisipan ultrasonik pada sisipan logam, sehingga mengurangi biaya perakitan dan meningkatkan konsistensi kekuatan tarik.
In cetakan berlebihan , substrat plastik yang telah dicetak sebelumnya (bagian pertama) ditempatkan ke dalam cetakan kedua, dan bahan termoplastik kedua — biasanya TPE, TPU, atau elastomer yang lebih lembut — disuntikkan di sekitar permukaan substrat yang ditentukan. Kedua plastik tersebut berikatan baik secara kimia (melalui kompatibilitas material dan kondisi pemrosesan) atau secara mekanis (melalui geometri yang saling terkait) pada antarmukanya.
Overmolding digunakan untuk menambahkan permukaan pegangan dengan sentuhan lembut ke rumah yang kaku (peralatan listrik, gagang perangkat medis, elektronik konsumen), untuk membuat komponen estetika dua warna atau dua bahan, untuk menambahkan fitur penyegelan yang sesuai pada bagian struktural yang kaku, dan untuk mengintegrasikan peredam atau bantalan getaran ke dalam substrat keras. Pegangan lembut pada gagang sikat gigi, wadah karet pada pemindai genggam, dan gagang durometer ganda pada instrumen bedah semuanya merupakan komponen yang mengalami cetakan berlebih.
| Atribut | Masukkan Cetakan | Overmolding |
|---|---|---|
| Bahan sekunder | Komponen logam, keramik, atau pra-bentuk | Iturmoplastic elastomer or second plastic |
| Urutan proses | Masukkan dimasukkan ke dalam cetakan → plastik disuntikkan disekitarnya | Cetakan plastik pertama → dipindahkan ke cetakan kedua → bahan kedua disuntikkan |
| Jenis obligasi | Interlock mekanis (plastik mengalir ke geometri sisipan) | Ikatan kimia dan/atau interlock mekanis antara dua plastik |
| Tujuan utama | Mengintegrasikan fungsi logam (benang, konduktivitas, kekerasan) | Tambahkan sentuhan lembut, warna, penyegelan, atau peredam getaran |
| Persyaratan perkakas | Cetakan tunggal dengan perlengkapan pemuatan sisipan | Dua cetakan (first-shot overmold) atau mesin dua-shot |
| Aplikasi khas | Konektor elektronik, rumah berulir, perangkat medis | Gagang perkakas listrik, pegangan medis, penutup produk konsumen |
Itu choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
Kontrol kualitas dalam pembuatan plastik beroperasi pada tiga tingkat: verifikasi material masuk, pemantauan dalam proses, dan inspeksi komponen keluar. Setiap tingkat menangani mode kegagalan yang berbeda dan bersama-sama membentuk sistem manajemen mutu yang menentukan apakah produk yang dicetak secara konsisten memenuhi spesifikasi.
Sifat resin — indeks aliran leleh (MFI), kadar air, warna, dan ketertelusuran lot — harus diverifikasi terhadap spesifikasi material sebelum produksi dimulai. Variasi MFI sebesar ±10–15% dari spesifikasi nominal dapat menyebabkan variasi pengisian, penurunan, dan dimensi yang signifikan pada bagian cetakan. Kadar air sangat penting untuk bahan higroskopis: nilon, PC, PET, dan ABS menyerap kelembapan atmosfer dan harus dikeringkan hingga di bawah tingkat kelembapan yang ditentukan (biasanya 0,02–0,15% tergantung bahan) sebelum dicetak. Resin higroskopis yang belum dikeringkan menghasilkan tanda pelebaran, gelembung, dan penurunan berat molekul — cacat yang tidak dapat diperbaiki dengan pengepresan.
Mesin cetak injeksi modern menangkap data proses — tekanan rongga, suhu leleh, profil kecepatan injeksi, waktu pendinginan, gaya penjepit — berdasarkan siklus demi siklus. Kontrol proses statistik (SPC) yang diterapkan pada parameter proses utama mengidentifikasi penyimpangan sebelum menyebabkan cacat produksi, bukan setelahnya. Sensor tekanan rongga — transduser piezoelektrik yang dipasang di cetakan — memberikan umpan balik langsung pada kondisi pengisian dan pengepakan di dalam cetakan, yang berkorelasi lebih andal dengan kualitas komponen dibandingkan tekanan barel saja. Suku cadang yang diproduksi dalam siklus di mana tekanan rongga menyimpang dari jendela proses yang ditetapkan dapat ditolak secara otomatis oleh pemisah suku cadang sebelum mencapai area inspeksi.
Itu quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
